Zavazování bot trvá-zhruba 20 sekund-3D tělesný skener Xiankuzachytí více dat o vašem těle, než by osobní trenér, chiropraktik a krejčí dokázali shromáždit za hodinu. Ale jak to funguje? Čím se liší skenování strukturovaným světlem od hloubkových kamer ve vašem smartphonu? A proč je tato technologie důležitá pro zdravý spánek?
Pojďme se ponořit do inženýrství, které stojí za prvním na světěSystém výběru matrací a polštářů napájený umělou inteligencí-.
Hranice tradičního měření
Historicky výběr matrace zahrnoval o něco více než metr, váhu a subjektivní „test pohodlí“. I v klinickém prostředí se hodnocení polohy často opírá o vizuální pozorování, goniometry a ruční palpační-metody, které jsou ze své podstaty subjektivní a mají omezenou přesnost.
Zvažte, co tradiční metody postrádají:
- 3D obrys: Svinovací metr zachycuje obvod, ale ne tvar. Dva lidé se stejným obvodem boků mohou mít zcela odlišné obrysy boků, což ovlivňuje jejich interakci s povrchem matrace.
- Zakřivení páteře: Vizuální hodnocení nemůže kvantifikovat jemné laterální křivky (skolióza) nebo sagitální nerovnováhu (kyfóza/lordóza), které dramaticky ovlivňují uspořádání spánku.
- Asymetrie: Vysoká ramena, náklon pánve a rotační nerovnováha se těžko přesně měří pomocí ručních nástrojů.
- Dynamické vztahy: Vztah mezi šířkou ramen, šířkou boků a zakřivením páteře určuje ideální podporu spánku-výpočet je pro manuální metody příliš složitý.
Skenování strukturovaným světlem všechna tato omezení řeší.
Co je skenování strukturovaným světlem?
Skenování strukturovaného světla je technologie 3D zobrazování, která promítá známý vzor světla (obvykle infračervené) na povrch a zachycuje, jak se tento vzor deformuje. Deformace vzoru odhaluje trojrozměrný tvar objektu.
Systém Xianku používáproprietární strukturované světelné modulynavrženo speciálně pro skenování lidského těla. Postup funguje takto:
Krok 1: Projekce vzoru
Skener promítá na tělo uživatele přesnou mřížku infračervených bodů. Na rozdíl od laserových skenerů, které pohybují jedním bodem po povrchu, strukturované světlo zachycuje tisíce bodů současně.
Krok 2: Pořízení snímku
Kamery s-vysokým rozlišením zachytí promítaný vzor z různých úhlů. Systém využívá dvě kamery k dosažení stereo vidění-podobného lidskému binokulárnímu vidění, ale s mnohem větší přesností.
Krok 3: Triangulace
Na základě analýzy toho, jak se promítaný vzor deformuje po povrchu těla, systém vypočítá 3D souřadnice každého bodu. Čím hustší vzor, tím detailnější rekonstrukce.
Krok 4: Generování mračna bodů
Výsledkem je „mračno bodů“-soubor milionů jednotlivých 3D souřadnic, které mapují povrch těla s milimetrovou přesností. Systém Xianku generuje přibližně2 miliony mračen bodůna sken, s hustotou28 bodů na centimetr čtvereční.
Krok 5: 3D rekonstrukce
Pokročilé algoritmy převádějí mračno bodů na souvislou 3D síť a vytvářejí realistický model těla uživatele v poměru 1:1, který lze pozorovat z libovolného úhlu.
Proč záleží na 2 milionech bodů
Hustota mračna bodů určuje úroveň zachycených detailů. Sken s nízkou-hustotou může zachytit celkový tvar těla, ale postrádat jemné kontury, které jsou důležité pro zdravý spánek:
| Funkce | Proč záleží na spánku |
|---|---|
| Kontury ramen | Určuje, jak moc se rameno postranního spáče zaboří do matrace |
| Hloubka bederní křivky | Vyžaduje potřebnou podporu dolní části zad |
| Poměr boků-k-pasu | Ovlivňuje vyrovnání pánve ve všech polohách spánku |
| Boční odchylka páteře | Vyžaduje asymetrickou podporu u pacientů se skoliózou |
| Cervikální křivka | Určuje optimální výšku polštáře a loft |
S 28 body na čtvereční centimetr Xianku zachycuje tyto rysy s dostatečným rozlišením, aby bylo možné provést klinicky smysluplná hodnocení.

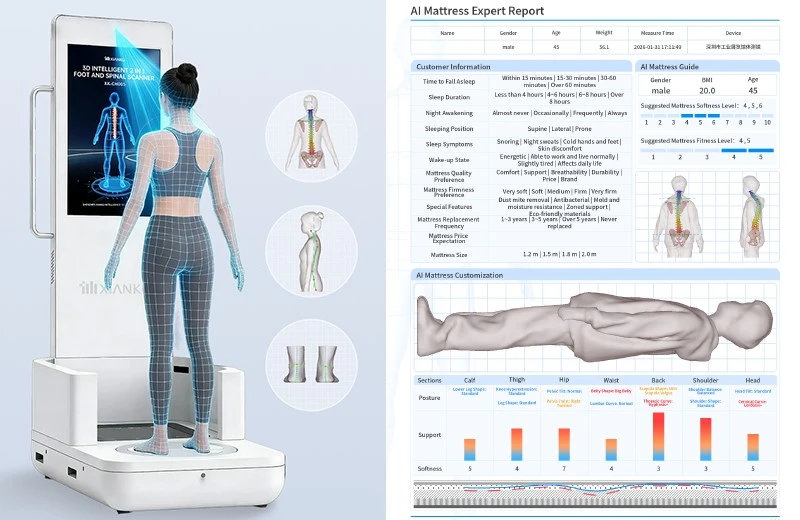

Role gramofonu
Na rozdíl od pevných skenerů, které vyžadují, aby uživatel stál v určité poloze a otáčel se, Xianku používá integrovaný otočný talíř. Tento design nabízí několik výhod:
Konzistentní rychlost otáčení: Gramofon se otáčí přesně řízenou rychlostí, což zajišťuje rovnoměrné pokrytí a eliminuje rozmazání pohybu.
Optimální vzdálenost měření: Uživatel stojí v pevné vzdálenosti od skeneru (0,6–0,75 m), přičemž během skenování zachovává ideální ohniskovou vzdálenost.
Plné pokrytí 360 stupňů: V kombinaci s širokým zorným polem skeneru zajišťuje otočný talíř úplné pokrytí všech povrchů těla, včetně zad-kritických pro posouzení páteře.
Minimální pohyb uživatele: Uživatel jednoduše stojí na místě, zatímco se točna otáčí. To snižuje pohybové artefakty a zajišťuje konzistenci skenování mezi různými uživateli.
Od nezpracovaných dat k biomechanickým náhledům
Zachycení 2 milionů bodů je působivé, ale hrubá mračna bodů nemají bez inteligentní analýzy smysl. Zde vstupují do hry algoritmy umělé inteligence Xianku.
Automatická detekce orientačních bodů
Systém automaticky identifikuje anatomické orientační body:
- Acromion (ramenní vrchol)
- Iliacký hřeben (pánev)
- C7 obratel (základna krku)
- PSIS (zadní pánevní orientační body)
- Femorální hlavice (kyčelní klouby)
- Patellae (kolenní čéšky)
Rekonstrukce kostry
Pomocí těchto orientačních bodů AI rekonstruuje kosterní model zarovnaný s povrchem těla. Toto není obecná kostra zmenšená na výšku-je to přizpůsobený model kostry založený na skutečných obrysech povrchu.

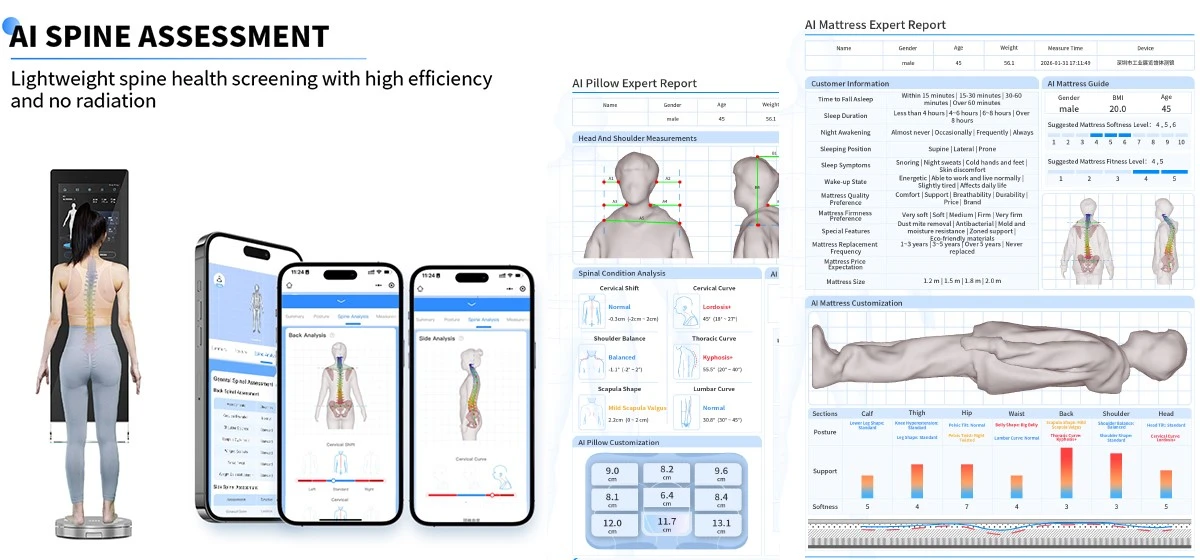

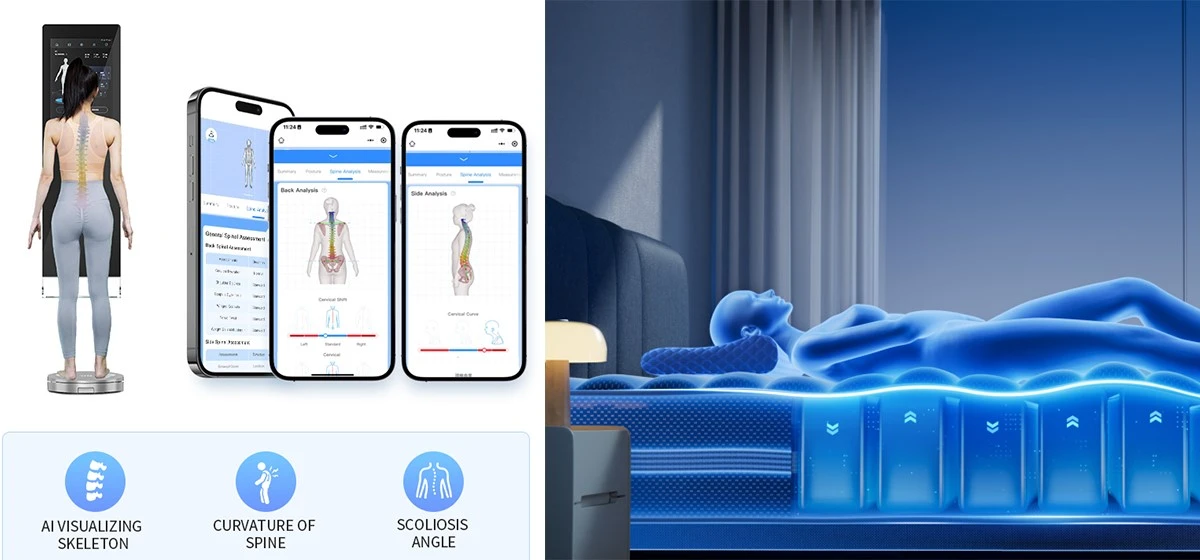

Analýza křivky páteře
Systém extrahuje středovou linii páteře ze zadní plochy a vypočítá:
- Cobbův úhel pro detekci skoliózy
- Úhel hrudní kyfózy
- Úhel bederní lordózy
- Indikátory rotace obratlů
Kvantifikace odchylky držení těla
AI měří odchylky od ideálního zarovnání:
- Přední pozice hlavy (ve stupních)
- Zaoblená ramena (ve stupních)
- Pánevní sklon (přední/zadní)
- Asymetrie výšky ramen (v milimetrech)
- Zarovnání kolen (úhly nohou O/X)
Kalibrace a přesnost
U lékařských a maloobchodních aplikací nelze o přesnosti-vyjednávat. Systém Xianku prochází přísnými kalibračními protokoly:
Tovární kalibrace
Každá jednotka je individuálně kalibrována v továrně pomocí přesných terčů. Kalibrační data jsou uložena v zařízení a odkazována při každém skenování.
Ekologická kompenzace
Systém kompenzuje okolní světelné podmínky a zajišťuje konzistentní výsledky v prostředí showroomu, klinického obrazu nebo hotelu.
Vlastní-ověření
Během každého skenování systém provádí v reálném čase{0}}kontroly kvality a upozorní obsluhu, pokud by poloha nebo faktory prostředí mohly ovlivnit přesnost.
Výhoda rychlosti
Proč na rychlosti záleží? Zvažte aplikaci v reálném{0}}světě:
V showroomu povlečení mají zákazníci omezený čas a trpělivost. Proces skenování, který trvá několik minut, vytváří tření. 20-sekundové skenování přináší pocit snadného – zákazníci se s větší pravděpodobností zúčastní a zaměstnanci mohou zpracovat více zákazníků za hodinu.
V klinickém prostředí jsou čas peníze. 20sekundové skenování nahrazuje 15-20 minut manuálního hodnocení, což umožňuje lékařům soustředit se na interpretaci a léčbu spíše než na měření.
V hotelovém prostředí hosté očekávají pohodlí. Rychlá, -nerušivá kontrola při odbavení- umožňuje personalizovaný výběr polštářů, aniž by to narušilo zážitek hostů.
Ochrana osobních údajů a bezpečnost
U jakékoli technologie skenování těla jsou obavy o soukromí prvořadé. Xianku upřednostňuje zabezpečení dat:
Zapnuto-Zpracování zařízení
Veškeré skenování a počáteční analýza probíhá na místním hardwaru zařízení. Systém nepřenáší nezpracovaná data skenování na externí servery bez výslovného povolení.
Šifrované úložiště
Zákaznická data jsou v klidu i při přenosu šifrována. Přístup je řízen prostřednictvím systému CRM s oprávněními-založenými na rolích.
Dodržování
Systém je navržen tak, aby vyhovoval GDPR, CCPA a dalším regionálním nařízením o ochraně osobních údajů. Uživatelé dostávají jasné informace o tom, jak budou jejich data využívána, a mohou kdykoli požádat o smazání.
Sečteno a podtrženo
Skenování strukturovaným světlem není nic nového-v průmyslové inspekci, automobilovém designu a lékařském zobrazování se používá již léta. Ale použití této technologie na zdraví spánku se specifickými požadavky na rychlost, přesnost a cenovou dostupnost si vyžádalo roky výzkumu a vývoje.
Úspěch společnosti Xianku činí 3D skenování těla klinické-úrovně praktickým pro každodenní použití v maloobchodech, pohostinství a wellness. Výsledkem je systém, který za 20 sekund zachytí více dat, než by tradiční metody dokázaly shromáždit za hodinu-, a převede tato data do použitelných řešení spánku.
V našem dalším článku prozkoumáme, jak se tato nezpracovaná data stávají kompletním hodnocením zdraví páteře a proč je porozumění páteři klíčem k lepšímu spánku.
